Guía técnica de chumaceras: tipos, materiales y aplicaciones industriales
Las chumaceras son unidades de soporte para ejes rotativos ampliamente utilizadas en maquinaria industrial. Estas unidades integran un rodamiento insertable autoalineable dentro de una carcasa, permitiendo soportar cargas radiales y mantener el eje en posición durante la operación de equipos mecánicos.
En la industria moderna, las chumaceras se utilizan en transportadores, ventiladores industriales, bombas, maquinaria agrícola, equipos de procesamiento y sistemas de transmisión de potencia. Gracias a su diseño modular, estas unidades facilitan el montaje, mantenimiento y reemplazo del rodamiento, reduciendo tiempos de parada y costos operativos.
En este artículo técnico explicaremos los materiales de fabricación de las chumaceras, los tipos más utilizados en la industria y los sistemas de fijación al eje, información clave para seleccionar correctamente este componente mecánico.
Materiales de fabricación de las chumaceras
Chumaceras de hierro fundido
Las chumaceras fabricadas en hierro fundido gris son las más utilizadas en aplicaciones industriales debido a su alta resistencia mecánica y capacidad para absorber vibraciones. Este material ofrece una excelente combinación entre rigidez estructural, durabilidad y costo, lo que lo convierte en el estándar en la mayoría de equipos industriales.
Este tipo de chumaceras se utiliza en transportadores industriales, maquinaria agrícola, ventiladores, bandas transportadoras y equipos de manufactura. El hierro fundido permite soportar cargas radiales importantes y condiciones de trabajo continuas sin deformación estructural significativa.
Chumaceras de acero inoxidable
Las chumaceras fabricadas en acero inoxidable están diseñadas para aplicaciones donde la corrosión puede afectar los componentes mecánicos. Este material proporciona una excelente resistencia frente a humedad, agentes químicos y ambientes agresivos.
Por esta razón se utilizan principalmente en industria alimentaria, farmacéutica, química, procesamiento de alimentos y plantas de tratamiento de agua. Además de su resistencia a la corrosión, estas chumaceras cumplen con requisitos sanitarios exigentes en entornos de producción.
Chumaceras termoplásticas
Las chumaceras con carcasa termoplástica o polímeros de ingeniería se utilizan en aplicaciones donde los metales pueden deteriorarse rápidamente debido a ambientes altamente corrosivos o presencia de químicos agresivos.
Este tipo de chumaceras es común en plantas de tratamiento de agua, procesos químicos, industria pesquera y ambientes marinos. Además de su resistencia química, presentan bajo peso, buena absorción de vibraciones y una larga vida útil en ambientes hostiles.
Tipos de chumaceras industriales

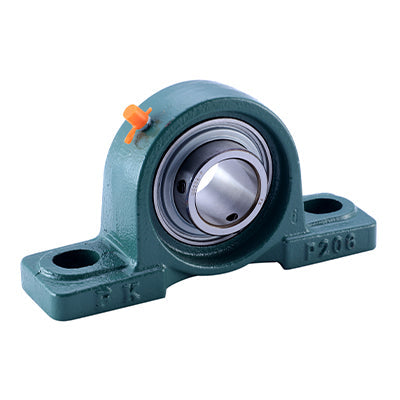

Chumacera UCP (Pedestal)
Las chumaceras UCP son las más utilizadas en la industria. Se caracterizan por tener una base sólida con dos orificios de fijación, lo que permite montarlas fácilmente sobre superficies planas como bastidores o estructuras metálicas.
Este tipo de chumacera se utiliza ampliamente en bandas transportadoras, maquinaria agrícola, ventiladores industriales, sistemas de transmisión y equipos de procesamiento. Su diseño robusto permite soportar cargas radiales importantes y facilita el mantenimiento del rodamiento insertable.
Además, las chumaceras UCP suelen incluir sellos de protección contra polvo, humedad y contaminantes, lo que ayuda a prolongar la vida útil del rodamiento en entornos industriales exigentes. Gracias a su diseño modular, el rodamiento puede reemplazarse sin necesidad de desmontar completamente la carcasa, reduciendo tiempos de mantenimiento y costos operativos.
Chumacera UCPA
Las chumaceras UCPA son una versión más compacta de las UCP. Su diseño reduce el tamaño de la base sin comprometer la funcionalidad del rodamiento autoalineable.
Estas unidades se utilizan en equipos industriales ligeros, transportadores pequeños, maquinaria agrícola y equipos mecánicos compactos donde el espacio de montaje es limitado pero se requiere un soporte confiable para el eje.
Chumacera UCFL (brida ovalada)
Las chumaceras UCFL cuentan con una brida ovalada con dos orificios de montaje, lo que permite instalarlas directamente en superficies verticales o laterales.
Este diseño es ideal para ventiladores industriales, maquinaria textil, sistemas de transmisión y equipos de transporte de materiales, donde el eje debe soportarse desde una pared o estructura lateral.
Chumacera UCF (brida cuadrada)
Las chumaceras UCF poseen una brida cuadrada con cuatro orificios de fijación, proporcionando mayor estabilidad y distribución uniforme de cargas sobre la estructura.
Se utilizan principalmente en equipos industriales pesados, maquinaria de procesamiento, transportadores industriales y equipos de manipulación de materiales, donde se requiere una fijación firme y segura.
Chumacera UCFB
Las chumaceras UCFB son una variante reforzada de las chumaceras con brida, diseñadas para soportar cargas más altas y condiciones de operación severas.
Este tipo de chumacera es común en maquinaria minera, transportadores de alta capacidad, equipos agrícolas pesados y maquinaria industrial sometida a vibraciones o polvo.
Chumacera UCFC (brida circular)
Las chumaceras UCFC presentan una brida circular con cuatro puntos de fijación, lo que permite distribuir las cargas de forma más uniforme en la superficie de montaje.
Se utilizan en equipos industriales compactos, maquinaria textil, ventiladores y sistemas de transmisión, donde el diseño circular facilita la instalación en estructuras específicas.
Chumacera UCT (chumacera tensora)
Las chumaceras UCT, conocidas como take-up bearings, están diseñadas para aplicaciones donde es necesario ajustar la tensión de correas o cadenas mediante el desplazamiento del soporte del rodamiento.
Este tipo de chumacera es ampliamente utilizado en bandas transportadoras, transportadores industriales y sistemas de transmisión por cadena, donde el ajuste de tensión es fundamental para el funcionamiento del sistema.
Chumacera UCFA
Las chumaceras UCFA poseen una brida en forma de rombo con dos orificios de fijación, permitiendo su instalación en espacios reducidos donde otras configuraciones no encajan.
Son utilizadas en equipos agrícolas, ventiladores industriales, maquinaria ligera y pequeños sistemas de transmisión, donde se requiere una solución compacta pero eficiente para el soporte del eje.
Sistemas de fijación de chumaceras al eje
Fijación mediante tornillos prisioneros
Uno de los métodos más comunes para fijar el rodamiento al eje es mediante tornillos prisioneros ubicados en el anillo interior del rodamiento insertable.
Este sistema es muy utilizado porque permite una instalación rápida, económica y sencilla, siendo ideal para aplicaciones con cargas moderadas y velocidades medias. Sin embargo, en ambientes con vibraciones intensas puede requerir revisiones periódicas para asegurar el ajuste.
Fijación mediante manguito de fijación
El manguito de fijación o adapter sleeve permite montar rodamientos sobre ejes lisos sin necesidad de mecanizados especiales.
Este sistema se utiliza en aplicaciones industriales de alta carga o maquinaria pesada, ya que proporciona una fijación más segura y una mejor distribución de esfuerzos entre el eje y el rodamiento.
Conclusión
Las chumaceras son componentes esenciales en una gran variedad de sistemas mecánicos e industriales. La correcta selección del tipo de chumacera, material de la carcasa y sistema de fijación al eje influye directamente en la eficiencia, confiabilidad y vida útil de la maquinaria.
Comprender las características técnicas de cada tipo —como UCP, UCFL, UCF, UCFC, UCT o UCFA— permite elegir la solución más adecuada para cada aplicación industrial y garantizar un funcionamiento seguro y eficiente de los equipos.
Preguntas Frecuentes
¿Qué es una chumacera?
Una chumacera es un soporte mecánico que aloja un rodamiento para sostener ejes rotativos, permitiendo reducir la fricción y mantener la alineación del eje en equipos industriales.
Estas unidades están compuestas por un rodamiento insertable y una carcasa, lo que facilita su instalación y mantenimiento en maquinaria como transportadores, ventiladores y sistemas de transmisión.
¿Cuál es la chumacera más utilizada?
La chumacera UCP es una de las más utilizadas en la industria debido a su diseño de base con dos pernos de fijación, lo que permite montarla fácilmente sobre estructuras o bastidores.
Este tipo de chumacera se encuentra comúnmente en bandas transportadoras, maquinaria agrícola, ventiladores industriales y equipos de procesamiento.
¿Cuál es la diferencia entre chumacera UCP y UCF?
La diferencia principal está en el tipo de montaje.
Las UCP se montan sobre superficies horizontales mediante una base, mientras que las UCF poseen una brida cuadrada con cuatro orificios, diseñada para montarse en paredes o superficies verticales.
¿Cómo se fija una chumacera al eje?
Las chumaceras pueden fijarse al eje mediante diferentes sistemas, siendo los más comunes:
Tornillos prisioneros: fijan el rodamiento directamente al eje mediante presión.
Manguito de fijación: permite montar el rodamiento sobre ejes lisos distribuyendo mejor la carga.
¿En qué maquinaria se utilizan las chumaceras?
Las chumaceras se utilizan en una gran variedad de equipos industriales como:
- bandas transportadoras
- ventiladores industriales
- maquinaria agrícola
- bombas
- equipos de procesamiento
- sistemas de transmisión de potencia
